الدرس الخامس عشر: التعامل مع المكثفات وفلترة التيار

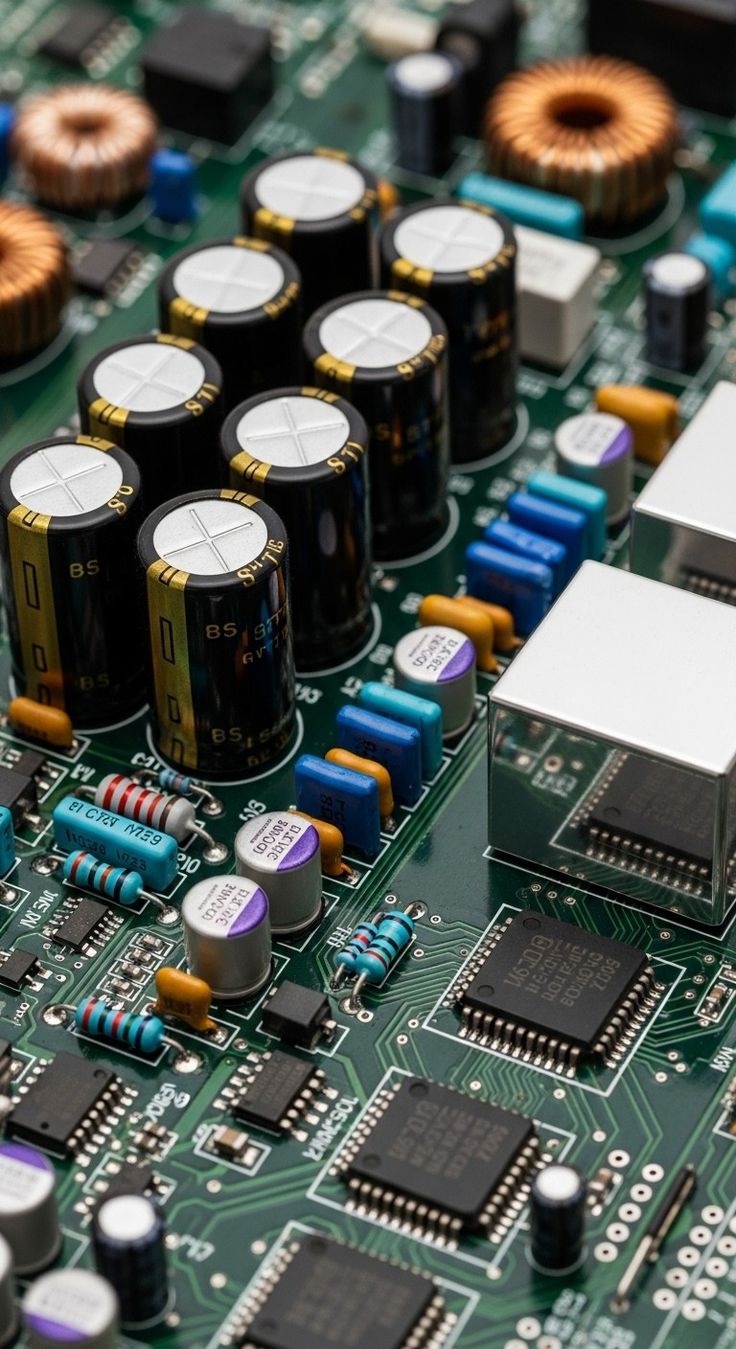

المكثفات (Capacitors) هي المكونات الأكثر عدداً على اللوحة الأم، ووظيفتها الأساسية هي تنعيم (Filtering) وتخزين التيار الكهربائي لضمان استقرار أداء المعالج والدوائر الأخرى.
أدوار المكثفات في الدائرة
1. فلترة التيار (Smoothing)
تستخدم المكثفات للتخلص من "الضجيج" الكهربائي (Ripple) في خطوط التغذية، مما يضمن وصول تيار مستقر للدوائر الحساسة.
كيفية تشخيص تلف المكثف
- المكثف المسبب للشورت: غالباً ما يكون لونه متغيراً (محترق) أو يعطي "صفارة" على طرفي المسار عند القياس على وضع الممانعة.
- طريقة القياس: يجب دائماً قياس الممانعة (Diode Mode) على طرفي المكثف؛ إذا أعطى قراءة "0" من الطرفين، فهو يسبب قفلة (Short Circuit).
⚠️ نصيحة احترافية: لا تقم بإزالة أي مكثف "بشكل عشوائي" من اللوحة. إذا كان مكثفاً خاصاً بالفلترة، قد يعمل الهاتف بدونه، ولكن قد تظهر أعطال "غير مستقرة" لاحقاً (مثل إعادة تشغيل تلقائي). دائماً حاول استبدال التالف بنفس القيمة والحجم.
